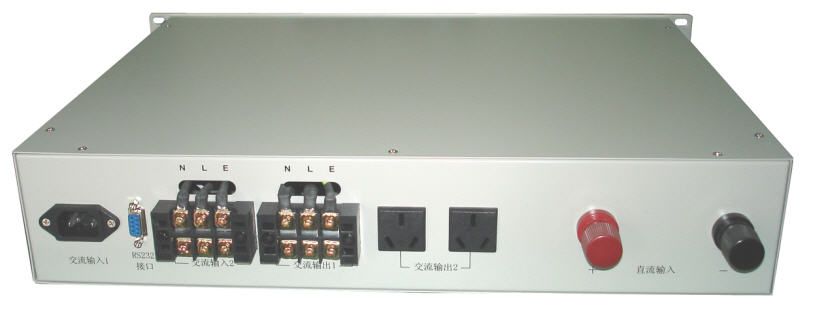

19英寸机架式逆变器,2U高机架式

  • 价格:电询
  • 产地:深圳
  • 品牌:欧瑞电力
  • 型号:ORN-2KVA-H/220A
  • 规格:1-6KVA
  • 联系:谢桂英 0755-61537881 13684994423
              联系我时请告知是在建材采购网看到的
  • 公司:深圳市欧瑞电力设备有限公司
  • 产品介绍
    深圳市欧瑞电力设备有限公司DC24V和DC48V系列逆变电源专为邮电通讯行业设计,适用于48V、-48V或24V直流屏的程控交换机、计算机房、网络、计费、服务器及事故照明等场所。市电正常情况时,由交流市电经过静态开关给重要负载供电,一旦出现市电停电或超出正常范围等异常情况,用电设备便由市电供电转为直流(蓄电池)逆变供电。
    DC110V和DC220V系列逆变电源专为发电厂、变电站、供电局等场所设计,广泛应用于110V或220V电力系统、监控、载波、继电保护及事故照明等场合。该供电系统可从电厂或变电站自有的直流屏取电,组成交直流双路供电的不间断供电系统。

    一、OR系列功能简介
     OR系列逆变电源为智能型*逆变电源,采用智能化微电脑CPU控制技术,控制线路简捷、可靠,快速响应外部环境的变化;
     OR系列逆变电源采用SPWM脉宽调制技术,输出为稳频稳压、滤除杂讯、失真度低的纯净正弦波;
     OR系列逆变电源可灵活设置为AC主供型和DC主供型(任意选择一种):
        AC主供型逆变电源在有市电时,处于市电输出,当市电输入故障时自动切换到逆变输出;
    DC主供型逆变电源在有市电时,处于逆变输出,当直流输入故障时自动切换到市电输出;
    图1:逆变电源功能框图

    二、OR系列技术指标

    技术指标 500VA 1000VA 2000VA 3000VA 4000VA 5000VA 6000VA
    直流输入 额定输入电压(Vdc) 220V±20%
     额定输入电流(A) 参见表三
     输入直流电压允许范围(Vdc) 参见表三
     反灌杂音电流 ≤10%
    交流旁路输入 允许旁路电压(Vac) 265V-185V(±10V)
     额定输入电流(A) 2.3 4.5 9.1 13.6 18.2 22.7 27.3
     旁路转换时间(ms) ≤5ms
    交流输出 额定容量(VA) 500VA 1000VA 2000VA 3000VA 4000VA 5000VA 6000VA
     额定输出功率(W) 400W 800W 1600W 2400W 3200W 3500W 4200W
     额定输出电压及频率 220Vac,50HZ
     额定输出电流(A) 1.8 3.6 7.2 10.8 14.5 16 19.1
     输出电压精度(V) 220±1.5%
     输出频率精度(Hz) 50±0.1%
     波  形 纯正弦波
     波形失真率(THD)
    (线性负载) ≤3%
     动态响应时间
    (负载0←→100%) 5%
     功率因数(PF) 0.8/0.7/0.6
     过载能力 120%,30秒
     逆变效率
    (80%阻性负载) ≥85%
     旁路转换时间(ms) ≤5ms
    工作环境 绝缘强度(输入和输出) 1500Vac,1分钟
     噪音(1米) ≤40dB
     使用环境温度 -25℃~+50℃
     湿度 0~90%,不结露
     使用海拔(m) ≤1000

    示 LCD液晶显示 输入输出电压、频率、输出电流、温度、百分比等
     逆变器状态 市电正常、逆变正常、电池欠压、输出过载
    机械尺寸 立式
    (深×宽×高)(mm) 参见表八
     标准机架式
    (深×宽×高)(mm) 参见表八
     重量(Kg) 参见表八
    保护功能 输入欠压、过压,输出过载、短路保护
