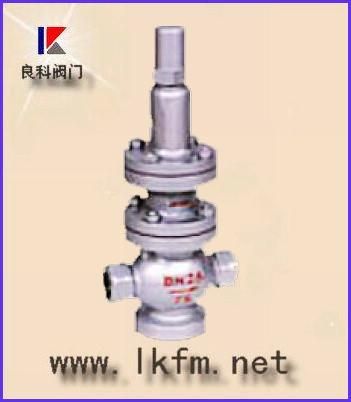

Y13H/Y内螺纹活塞式蒸汽减压阀

  • 价格:电询
  • 联系:梁连江 0577-57766995
              联系我时请告知是在建材采购网看到的
  • 公司:永嘉良科阀门制造有限公司
  • 产品介绍
    Y13H内螺纹活塞式蒸汽减压阀结构特点和用处
      内螺纹活塞式蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。 通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
      内螺纹活塞式蒸汽减压阀产品主要用于蒸汽管路,起减压稳压作用。


    Y13H内螺纹活塞式蒸汽减压阀主要技术参数和性能指标
    公称压力(Mpa) 1.6 2.5
    壳体试验压力(Mpa)* 2.4 3.75
    密封试验压力(Mpa) 1.6 2.5
    *高进口压力(Mpa) 1.6 2.5
    出口压力范围(Mpa) 0.1-1.0 0.1-1.6
    压力特性偏差(Mpa)△P2P GB12246-1989
    流量特性偏差(Mpa)△P2G GB12246-1989
    *小压差 0.15 0.15
    渗漏量 GB12245-1989
    *:壳体试验不包括膜片、阀盖。
    Y13H内螺纹活塞式蒸汽减压阀主要零件材料
    零件名称 零件材料
    阀体 阀盖 底盖 WCB
    阀座 阀盘 2Cr13
    缸套 2Cr13/25(镀硬铬)
    活塞 2Cr13/铜合金
    活塞环 合金铸铁
    导阀座 导阀杆 2Cr13
    膜片 1Cr18Ni9Ti
    主阀弹簧 50CrVA
    导阀主弹簧 50CrVA
    调节弹簧 60Si2Mn
