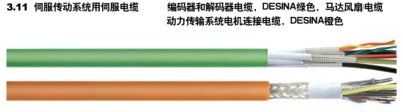

应用范围
· 根据具体的伺服传动系统，*于固定和/或移动安装的
电机、解码器和
编码器电缆。PVC或PUR外护套耐油性高，可*于工业环境，如
机床、汽车轿箱压力成型机、
输送线或生产线中的安装连接等。
产品特性
· 该系列产品的玖泰电缆广泛用
于广泛。该电缆可不同长度安
装。
电缆结构
· 根据具体
伺服电机系统：
固定安装：PVC外护套，阻燃性好
移动安装：耐油PUR外护套，耐油性能符合VDE 0472-803第B部分规定， 阻燃性能符合IEC332.1，TPE芯线绝缘符合UL/CSA标准。
技术参数
*小弯曲半径
固定安装： 7,5 x 电缆外径
移动安装： 10 x 电缆外径
测试电压
动力芯线: 4 KV
控制芯线: 2 KV
芯线标识
黑色/黄色＋黑色/绿色＋黑色/红色＋黑色/蓝色＋黑色/白色
使用温度范围
移动安装：- 5°C 至 +70°C
固定安装： -25°C 至 +80°C
工作电压
电机电缆：
动力线芯：0,6/1000 V
控制芯线：24 V
符合标准
绝缘： VDE 0812/0281
外护套：VDE 0250/0281
物料
编号
导体截面积
电缆近似
电缆耗铜
mm2
外径mm
量kg/Km
固定安装用电机电缆
JT3101238
4G1,0 + (2x0,5)
10,0
47
JT3101239
4G1,5 + (2x0,5)
11,20
106
JT3101240
4G2,5 + (2x0,5)
12,30
153
JT3101241
4G4 + (2x1,0)
14,60
232
JT3101242
4G6 + (2x1,0)
16,70
323
JT3101243
4G10 + (2x1,0)
19,40
497
JT3101244
4G16 + (2x1,0)
24,20
754
固定安装用马达风扇电缆
JT3101245
5G0,5 (JULFLEX-150 Quattro)
8,1
36
JT3101246
5G0,5 (JUFLEX-150CY Quattro)
10,3
77
固定安装用分解器和译码器电缆
JT3101247
3x(2x0,14) + 1x(2x0,5)
9,30
43
JT3101248
4x(2x0,14) + 1x(2x1,0)
11,0
65
固定安装用电机电缆
JT3101249
4G1,0 + (2x0,5)
10,50
45
JT3101250
4G1,5 + (2x0,5)
12,10
106
JT3101251
4G2,5 + (2x0,5)
13,20
153
JT3101252
4G4 + (2x1,0)
14,60
235
JT3101253
4G6 + (2x1,0)
16,80
316
