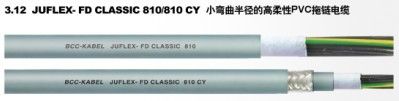

小弯曲半径的高柔性PVC拖链电缆

  • 价格:电询
  • 产地:上海
  • 品牌:玖泰
  • 型号:JUFLEX- FD CLASSIC 810/810 CY
  • 联系:张雪晴 021-67692630 15821536803
              联系我时请告知是在建材采购网看到的
  • 公司:上海玖泰特种电缆有限公司
  • 产品介绍
    应用范围

    · 新一代高柔性的控制和连接电缆

    · 常规机械应力

    · 连续移动安装场合下使用,弯曲半径小至7,5x直径

    · 用于拖链或便携式机器部件

    · 可在潮湿环境下使用

    · 在适用的使用温度范围内,可在露天使用,防紫外线

    · JUFLEX-FD CLASSIC 810 CY
    采用铜丝编织屏蔽,用于对抗电磁干扰要求较高的场合

    适合用于:

    · 用于测量和控制线路

    · 电气设备工程的动力线路


    · 装配及机器人技术

    · 装配线、生产线,尤其用于机床传送带

    产品特性

    · 采用优质PVC绝缘和护套材料,电缆外径大幅减小,节省电缆在拖链中的安装空间

    · JUFLEX-FD CLASSIC 810 电缆在拖链中的设计使用寿命为5百万次循环弯曲

    · JUFLEX-FD CLASSIC 810 CY电缆采用高密度铜丝编织屏蔽

    · 在 30 MHz 时*大传输阻抗为250 Ω/km

    电缆结构



    JUFLEX-FD CLASSIC 810




    · VDE 0295第6类导体,采用多股细绞超细裸铜丝

    · 特制PVC芯线绝缘

    · 黑色芯线白色数字编号

    · 带有绿/黄双色接地芯线标识

    · 芯线成缆节距极小

    · 无纺材料包覆

    · 特制 PVC 外护套

    · 银灰色 (RAL 7001)

    JUFLEX-FD CLASSIC 810 CY

    · 无纺材料包覆之外:特制PVC内护

    · 镀锡铜丝编织屏蔽

    · 无纺织物包覆

    · 特制PVC护套

    · 银灰色 (RAL 7001)









      技术参数







    *小弯曲半径
    移动安装: 7,5 x 电缆外径

    固定安装:  4 x 电缆外径



    使用温度范围
    移动安装:  0°C 至 +70°C
    固定安装: -40°C 至 +80°C





    芯线标识
    黑色芯线白色数字编号(VDE0293)



    导体结构
    VDE 0295 第6类导体

    采用多股细绞成束超细裸铜丝





    绝缘电阻
    > 20 GΩ x cm



    芯线接地标识
    G=有绿/黄双色接地标识,
    X=无绿/黄双色接地标识



    工作电压
    300 / 500 V





    测试电压
    4000 V



    符合标准
    绝缘:VDE 0245/0281
    护套:VDE 0245/0281










    G=有绿/黄双色接地标识; X=无绿/黄双色接地标识。




    物料      编号
    导体截面积
    电缆近似
    电缆耗铜
    电缆重量
    物料      编号
    导体截面积
    电缆近似
    电缆耗铜
    电缆重量

    mm2
    外径mm
    量kg/Km
    kg/km
    mm2
    外径mm
    量kg/Km
    kg/km

    JUFLEX-FD CLASSIC 810
    JUFLEX-FD CLASSIC 810 CY

    JT3201001
      2 X 0,5
      5,8
      10,0
      40
    JT3201070
      2 X 0,5
      7,4
      33
      74

    JT3201002
      3 G 0,5
      6,2
      15,0
      48
    JT3201071
      3 G 0,5
      7,8
      39
      84

    JT3201003
      4 G 0,5
      6,8
      19,2
      58
    JT3201072
      4 G 0,5
      8,4
      46
      98

    JT3201004
      5 G 0,5
      7,3
      24,0
      67
    JT3201073
      5 G 0,5
      8,9
      54
      110
