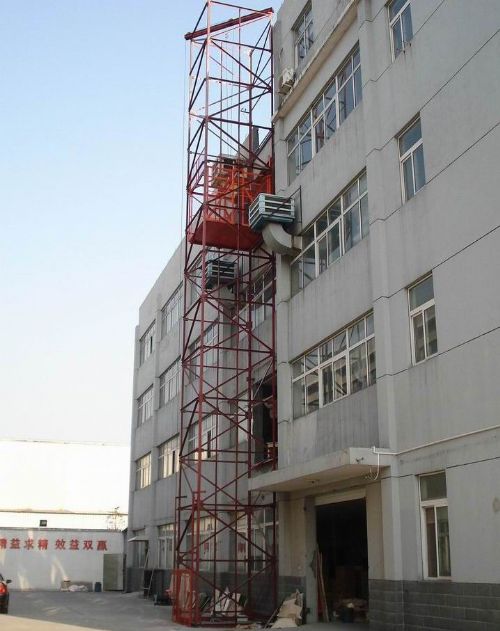

多层井架主立柱用7#
角铁！井架外径尺寸为2*2.3M，笼内净尺寸为2*1.85M，载重1000kg，可装载二部标准斗车，斜平撑采用5#角铁，吊笼动力采用JK1.5型井架*快速
卷扬机，每分钟提升速度可达25米，还可配置起重500kg的吊臂，
高层井架主立柱为8#角铁，斜平撑5#/角铁，外形尺寸同多层井架，但是，不配备吊臂，根据客户要求可配置电视
监控系统。该井字架根据JGJ59-99《建筑施工安全检查标准》设计和依据与JGJ88-92《
龙门架及井架物料
提升机安全技术规范》行业标准与GB/T10052-10056-96《施工
升降机》而制作。
本机适用于工业，特别是小高层及多层建筑施工工程中*理想的物料提升设备。
主要技术参数
1 额定载荷量1000 Kg
2 吊杆额定载荷量500 Kg
3 额定提升速度25 m/min
4 *大塔设高度30/57 m
5 吊笼尺寸（长×宽）1.8×2 m
6 外形尺寸（长×宽）2×2.3 m
7 适用卷扬机JK1.5
8 吊笼自重 Kg 380
主要安全装置
1、断绳自动
防坠器 2、吊笼出料自动楼层安全停靠装置
3、吊笼双线提升
4、吊笼
安全门联锁开启装置
5、超高、底限位器
6、
缓冲器 7、
钢丝绳防跳装置
8、楼层停靠控制器及通讯信号装置（此项目不包在本产品内）
