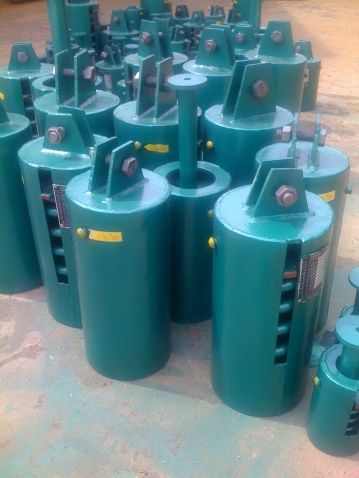

沧州鑫毓鹏通
管道配件有限公司主要生产可变
弹簧支吊架系列产品：
一、标准
1. 本样本收录了西北电力设计院《火力发电厂汽水管道支吊架标准设计》中所列的T1、T2、T3、T4、T5型
弹簧支吊架，简称“T型
弹吊”；
2. 本样本收录了华东电力设计院《管道支吊架手册》中所列的TH1-A、TH1-B、TH1-C、TH2、TH3型弹簧支吊架，简称“TH型弹吊”
二. T、TH型弹吊的结构
1.顶板；
2.弹簧压板（兼指示用）；
3.锁定销；
4.弹簧；
5.弹簧罩壳；
6.底板；
7.花兰
螺母；
8.铭牌
T、TH型弹吊典型结构图

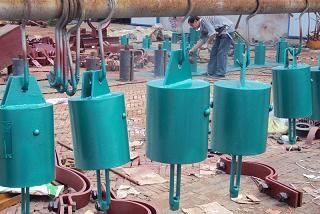

三. T、TH型弹吊的类别及型式
类别 型式 吊架固定方式和管理、设备支吊形式
吊—吊式 T1，TH1-A 弹吊顶板用单耳吊板与支承构件连接，下用花兰螺母悬吊下面管道和设备
T2，TH1-B 弹吊顶板用双耳吊板与支承构件连接，下用花兰螺母悬吊下面管道和设备
TH1-C 弹吊顶板用螺纹拉杆与支承构件连接，下用花兰螺母悬吊下面管道和设备
支—吊式 T3，TH2 弹吊底板座落在支承构件上，中穿螺纹拉杆悬吊下面管道和设备
支—支式 T4，TH3 弹吊底板座落在支承构件上，弹簧顶部支承组件支承上面管道和设备
横担式 T5 上花兰螺母与支承构件连接，弹簧罩壳用
型钢相连，支承上面管道和设备
四、型号的表示方法
五、性能、特点
1. 载荷、位移范围。载荷范围：20 daN—21000 daN ；位移范围有三种：0—45(40) mm 、0—90(80) mm 、0—135(120) mm；
2. 结构型式。结构：吊—吊式、支—吊式、支—支式、横担式，型式：根据空间和位置选择；
3. 弹簧支吊架用外壳保护弹簧，免受机械损伤和环境腐蚀；
4. 弹簧支吊架设有载荷、位移指示标牌，并在标牌上标记了冷、热态的设计位置。
六、弹吊的选择
1. 弹簧规格的选用：
根据支吊架的工作荷载，位移量位移方向，及要求的荷载变化系数，按表1A，表2A选择弹簧。
表1A，表2A均是按“热态吊零”的原则编制的。
当“冷态吊零”时，热位移向上应查“向下”栏，热位移向下则查“向上”栏。
表1A，表2A按不同荷载变化系数C＇列出了弹簧的经济工作范围。
对热位移向上，粗横线以上为经济工作范围；对热位移向下，粗横线以下为经济工作范围。
弹簧选择举例：
⑴ 工作荷载Pgz=-10080 daN，热位移△Yt=+36 mm，荷载变化系数C＇≤0.25，试选择弹簧。
a 从表2A的荷载栏中热位移向上时经济范围内查得19号弹簧工作荷载为10080 daN；
b 由荷载10080 daN向右查荷载变化系数C＇≤0.25向上热位移栏得知，此时ZH3型弹簧允许*大热位移量为36 mm，刚好满足要求，因此选用一只ZH319弹簧；
c 由荷载10080 daN向左查位移栏得知，工作荷载下位移量为39 mm，然后可算得安装荷载下位移量为39+36=75 mm；
d 由位移量栏ZH3中75 mm向右查19号弹簧的冷态整定荷载为12600 daN。
⑵ 对于“冷态吊零”时，工作荷载Pgz=-3625 daN，热位移△Yt=+72 mm，荷载变化系数C＇≤0.25，试选择弹簧。
a 由于“冷态吊零”，向上热位移，固应从表2A荷载栏中热位移向下时工作荷载经济范围内查找，得知14号弹簧工作荷
载为3600 daN和3650 daN，其相应的允许*大热位移量(ZH3)分别为54、54.7 mm，不能满足要求，则需串联两只ZH214弹簧，用插入法可算得允许*大热位移为72.5 mm，选用合适；
b 由06—20号弹簧位移量中查得每只ZH214弹簧在工作荷载下的位移量为75 mm，然后可以算得弹簧在热态时的位移量为75-72/2=39 mm；
c 由位移量栏ZH2中38、40 mm向右查14号弹簧相应工作荷载为2700和2750 daN，用内插法算得弹簧在热态时的位移量为75-72/2=39 mm；
2. 根据各支吊点的空间结构，工作要求选择弹簧支吊架的壳体结构和型号。
