应用范围
· JUFLEX-FD系列中的高柔性
拖链电缆
· 电气和电子设备的内外布线
· 应用于中等机械应力
· 在干燥和潮湿环境中使用
· 只有在适用的使用温度范围内时，方可在露天使用
· 其导体*高允许温度可达到+80°C
适合用于：
·
机床设备
· 汽车轿箱压力成型机
· 输送及成套生产设备的机器部件等各种工业环境
产品特性
· 机床、成套设备和电气生产厂商*理想的选择
· 该电缆在拖链系统的设计使用寿命为500万次循环弯曲
· JUFLEX-FD非屏蔽型符合，黑色外护套，增强耐油
· 低粘连性
电缆结构

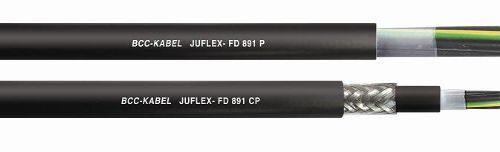

JUFLEX-FD 891 P
· 采用多股细绞成束超细裸铜丝
· 特制PVC混合料芯线绝缘
· 黑色芯线白色数字编号
· 芯线绞合小节距成缆
· 无纺材料包覆
· 特制PUR混合料增强耐油型外护套
· 黑色
JUFLEX-FD 891 CP
· 无纺包覆后外加，特制PVC混合料内护套
· 镀锡铜丝编织屏蔽
· 特制 PUR 混合料外护套
技术参数
*小弯曲半径
移动安装： 7.5 x 电缆外径
固定安装： 4x 电缆外径
使用温度范围
移动安装： -5°C 至 +80°C
固定安装： -40°C 至 +80°C
芯线标识
黑色芯线白色数字编号(VDE0293)
导体结构
VDE 0295 第6类导体
采用多股细绞成束超细裸铜丝
绝缘电阻
> 20GΩ x cm
芯线接地标识
G=有绿/黄双色接地标识,
X=无绿/黄双色接地标识
工作电压
300 / 500 V
测试电压
4000 V
符合标准
VDE 0245/0281
G=有绿/黄双色接地标识; X=无绿/黄双色接地标识。
物料 编号
导体截面积
电缆近似
电缆耗铜
电缆重量
AWG
物料 编号
导体截面积
电缆近似
电缆耗铜
电缆重量
AWG
mm2
外径mm
量kg/Km
kg/km
尺寸
mm2
外径mm
量kg/Km
kg/km
尺寸
JUFLEX- FD 891 P
JUFLEX- FD 891 CP
JT3201596
2 X 0,5
6,8
9,6
46
21
JT3201650
2 X 0,5
21
8,4
27,0
92
JT3201597
3 G 0,5
7,3
14,4
56
21
JT3201651
3 G 0,5
21
8,9
39,1
105
JT3201598
4 G 0,5
7,9
19,2
69
21
JT3201652
4 G 0,5
21
9,5
47,3
124
JT3201599
5 G 0,5
8,6
24
83
21
JT3201653
7 G 0,5
21
11,8
81,1
197
JT3201600
7 G 0,5
9,9
33,6
118
21
JT3201654
12 G 0,5
21
13,3
114,7
253
JT3201601
12 G 0,5
11,5
57,6
159
21
