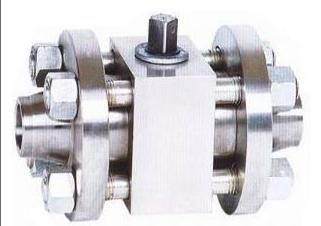

一、Q61F-16（160）C/P型高压对焊
球阀主要尺寸
型号 公称通径 尺寸mm
L L1 D D1 H L0
Q61F N-160Q661F N-160 10 150 60 90 18 68 220
15 170 70 100 23 62 220
20 191 81 110 29 75 250
25 205 985 115 36 80 250
32 230 110 150 43 96 300
40 260 120 170 49 111 400
50 330 140 200 61 128 400
65 360 150 220 80 180 500
80 380 160 270 105 200 600
100 430 188 320 118 245 800
型号 公称通径 尺寸mm 气动装置
L L1 D D1 H L0
Q661F N-160Q661F N-320 10 150 60 90 18 211 255 QD60
15 170 70 100 23 293 348 QD100
20 191 81 110 29 297 348 QD100
25 205 95 115 36 303 348 QD100
32 230 110 150 43 456 520 QD150
40 260 120 170 49 463 520 QD150
50 330 140 200 61 478 520 QD150
65 360 150 225 80 180 500 -
80 380 160 270 105 200 600 -
100 430 188 320 118 245 800 -
二、Q61F-16（160）C/P型高压对焊球阀主要零件材料
适用介质 型号 阀体 球体、阀杆 手柄
密封圈 垫片、
填料水、蒸汽、油品 Q61N-16/320CQ661N-160/320C A105、45 1Cr18/1Cr18Ni9Ti 铸铁WCB 聚四氟乙稀PTFE增强
聚四氟乙烯VUILUK PTFE对位聚本PPL 聚四氟乙烯PTFE对位聚笨PPL
硝酸类 Q61N-16/320PQ661N-160/320P 304/1Cr18Ni9Ti 304/1Cr18Ni9Ti
醋酸类 Q61N-16/320RQ661N-160/320R 316/1Cr18Ni12Mo2TI 316/Cr18Ni12Mo2Ti
三、Q61F-16（160）C/P型高压对焊球阀国标主要尺寸
公称通径DNmm Q11N-100/160、Q11N-100/160P Q11N-320、Q11N-320P
管螺纹 尺寸mm 管螺纹 尺寸mm
d L H W E H W SW L
5 1/4 11 70 43 108 42.5 - - - - 70
10 3/8 11 70 43 108 42.5 - - - -
15 1/2 11 85 43 108 42.5 1/2 68 130 41 85
20 3/4 14 95 45.5 146 47.5 3/4 77 180 46 95
25 1 21 105 59.5 146 52.5 1 82 180 55 105
32 11/4 25 120 64.5 146 60 11/4 115 300 70 120
40 11/2 32 130 76 254 65 11/2 120 300 80 130
50 2 38 150 81 254 75 2 130 300 100 1
