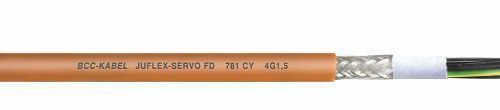

JUFLEX-SERVO FD 781 CY 经济型耐油高柔性屏蔽伺服
电机电缆
应用范围
· 用于连接
伺服电机· 用于连续移动装置，特别用于
拖链系统
· 屏蔽型， 具有抗电磁干扰性能，用于
变频器和伺服电机之间或电机之间的电缆连接
· 仅用于室内
产品特性
· 用于连接伺服电机
· 用于连续移动装置，特别用于拖链系统
· 屏蔽型， 具有抗电磁干扰性能，用于变频器和伺服电机之间或电机之间的电缆连接
· 仅用于室内
电缆结构
· 多股细绞成束超细裸铜丝导体
· 聚丙烯芯线绝缘
· 黑色芯线白色数字编号
· 带有绿/黄双色接地芯线标识
· 芯线绞合成缆，节距极小
· 采用镀锡铜丝编织屏蔽
· 无纺材料包覆
· 特制PVC混合料外护套
· 橙色( RAL. 2003 )
技术参数
*小弯曲半径
移动安装：7.5 x 电缆外径
固定安装： 4 x 电缆外径
使用温度范围
移动安装： -5°C 至 +70°C
固定安装：-40°C 至 +80°C
导体结构
VDE 0295第6 类导体，采用多股细绞成束超细裸铜丝
芯线标识
黑色芯线白色数字编号(VDE0293)
芯线接地标识
G=有绿/黄双色接地标识
工作电压
600/1000 V
绝缘电阻
> 20 GΩx cm
测试电压
4000 V
符合标准
VDE 0250/0281
物料
编号
导体截面积
电缆近似
电缆耗铜
电缆重量
mm2
外径mm
量kg/Km
kg/km
JUFLEX- SERVO FD 781 CY
JT3101045
4 G 1,5
10,1
89
157
JT3101046
4 G 2,5
12,3
133,8
233
JT3101047
4 G 4
13,9
210,9
335
JT3101048
4 G 6
15,8
295,5
456
JT3101049
4 G 10
20,2
488,2
747
JT3101050
4 G 16
24,5
744,8
1109
JT3101051
4 G 25
29,7
1118,1
1654
JT3101052
4 G 35
34,3
1565,4
2264
JT3101053
4 G 50
39,3
2174,9
3090
G=有绿/黄双色接地标识; X=无绿/黄双色接地标识。
