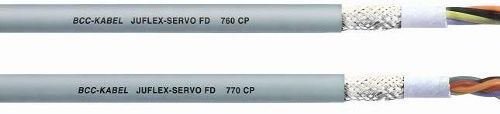

JUFLEX-SERVO FD 760 CP/770 CP 无卤、耐油反馈电缆/
编码器的
传感器引线
应用范围
· 使用这类电缆，伺服
电机的控制单元接收用于控制的“ 信号”，同时发送定位和确定处理的信号脉冲，如连接到测速计、
制动器和脉冲发射器的脉冲
· 用于干燥和潮湿场合，也可在露天使用
适合用于：
· 汽车制造
· 传送技术
·
机床制造
· 造纸业
· 空调技术
· 包装业
· 纺织生产
产品特性
· 玖泰反馈和传感器电缆适用于频繁
往复移动装置(如
拖链)，采用优质
聚氨酯外护套，性能卓越， 稳定可靠， 自身重量轻，所需空间小，装配十分简便
· 绿色外护套
· 抗微生物和抗水解
电缆结构
· 多股细绞成束超细裸铜丝导体
· TPE芯线绝缘
· 彩色芯线标识
· 芯线和线对绞合成缆
· 采用铜丝编织屏蔽(* 带排扰线)
· 聚氨酯混合料外护套
· 银灰色(RAL 7001)，
另有绿色(RAL 6018)
技术参数
G=有绿/黄双色接地标识; X=无绿/黄双色接地标识
物料 编号
导体截面积
电缆近似
电缆耗铜
电缆重量
mm2
外径mm
量kg/Km
kg/km
JUFLEX- SERVO FD 760 CP 反馈引线
JT3101037
9 X 0,5 CP
9,4
73,0
144,0
JUFLEX- SERVO FD 770 CP 传感器引线
JT3101038
4 x 2 x 0,25 + 2 x 1 CP
9,3
72,0
122,0
JT3101039
6 x 2 x 0,25 + 2 x 0,5 CP
10,8
87,0
152,0
JT3101040
10 x 0,14 + 2 x 0,5 CP
8,0
39,3
82,0
JT3101041
10 x 0,14 + 4 x 0,5 CP
8,3
51,1
97,0
JT3101042
15 x 0,14 + 4 x 0,5 CP
8,8
59,3
113,0
JT3101043
4 x 2 x 0,14 + 4 x 0,5 CP
8,3
48,8
91,0
