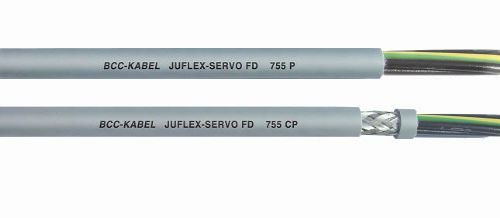

JUFLEX-SERVO FD 755 P/755 CP 无卤、耐油长行程
拖链用伺服
电机电缆
应用范围
· 高柔性电机连接电缆
· 带或不带铜丝编织屏蔽和集成控制线对
· *适于的拖链应用，弯曲半径小，所需安装空间小
· 室外移动安装
适合用于：
· 汽车制造
· 传送技术
·
机床制造
· 造纸业
· 空调技术
· 包装业
· 纺织生产
产品特性
· 优化的设计大幅减少了所需安装空间，自身重量轻，弯曲半径小，提高了产品的安全性和稳定性
· 5百万次循环弯曲的拖链设计寿命
· 无卤材料
· -40°C的低温柔性
·
聚氨酯外护套，耐油，阻燃，不粘连
· 橙色外护套
JUFLEX-SERVO FD 755CP
· 两对控制线对分别有额外线对护套
· 无纺材料包覆后加高密度镀锡铜丝编织
· 无纺材料包覆
· 无卤聚氨酯混合料外护套
· 银灰色 (RAL 7001)
电缆结构
JUFLEX-SERVO FD 755 P
· 控制芯线为多股细绞成束裸铜丝导体
·
电源芯采用多股精绞成束超细裸铜丝导体
· TPE 芯线绝缘
· 黑色芯线白色数字编号
· 带有绿/黄双色接地芯线标识
· 控制线对采用铜丝编织和铝箔包覆屏蔽
· 无纺材料包覆
· 线对和其他芯线和聚脂填充
以小节距整体绞合成缆
· 聚氨酯混合料外护套
· 银灰色 (RAL 7001)
技术参数
G=有绿/黄双色接地标识; X=无绿/黄双色接地标识。
物料 编号
导体截面积
电缆近似
电缆耗铜
电缆重量
mm2
外径mm
量kg/Km
kg/km
JUFLEX- SERVO FD 755 P
JT3101009
4 G 1,5 + 2 x (2 x 0,75 StD) P
15,0
96
211
JT3101010
4 G 2,5 + 2 x (2 x 0,75 StD) P
15,5
134
259
JT3101011
4 G 4,0 + (2 x 0,75 StD) + (2 x 1,0 StD) P
16,4
206
357
JT3101012
4 G 6,0 + (2 x 0,75 StD) + (2 x 1,0 StD) P
17,8
283
444
JT3101013
4 G 10 + (2 x 0,75 StD) + (2 x 1,0 StD) P
21,3
437
667
JT3101014
4 G 16 + (2 x 2 x 1,0 StD) P
23,4
672
958
JT3101015
4 G 25 + (2 x 2 x 1,5 StD) P
28,3
1040
1433
JT3101016
4 G 1,5 + (2 x 1,0 StD) P
12,2
87
180
JT3101017
4 G 2,5 + (2 x 1,0 StD) P
13,5
125
234
JT3101018
4 G 4,0 + (2 x 1,0 StD) P
15,1
183
320
JT3101019
4 G 6,0 + (2 x 1,0 StD) P
16,9
260
404
JT3101020
4 G 10 + (2 x 1,0 StD) P
21,0
413
635
