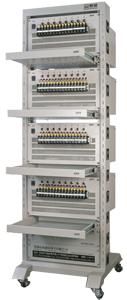

设备型号： BTS- 5 V 20 A
电池检测设备 设备物料编码： CT-3008 W-5V20A - NFA - P
指标项目 指标参数
输入
电源 AC 110V ±10% / 50Hz
输入功率 1493 W
分辨率 AD：16bit；DA：12bit
输入阻抗 ≥1MΩ
电压 每通道测量范围 充电：10mV~5V 放电：10mV~5V
*低放电电压 10mV
精度 ± 0.1% of FS
稳定度 ± 0.1% of FS
电流 每通道输出范围 充电：40mA~20A 放电：40mA~20A
精度 ± 0.1% of FS
稳定度 ± 0.1% of FS
功率 单通道输出功率 100W
稳定度 ± 0.2% of FS
时间 电流响应时间 电流到20A的硬件响应时间为20ms
工步时间范围 ≤(365*24)小时/工步 时间格式支持00：00：00(h、min、s)
数据记录 数据记录条件 时间范围Δt：（1s~60000s）
电压ΔU：（10mV~5V）
电流ΔI：（40mA~20A）
记录频率 1Hz
充电 充电模式 恒流充电、恒压充电、恒流恒压充电
截止条件 电压、电流、相对时间、容量
放电 放电模式 恒流放电、恒功率放电
截止条件 电压、电流、相对时间、容量
循环 循环测试范围 1~65535次
单循环工步数 254
循环嵌套 具有嵌套循环功能，*大支持3层嵌套
保护 安全保护 ● 掉电数据保护
● 具有脱机测试功能
● 可设定安全保护条件，设置参数包括：电压上限、电压下限、电流上限、电流下限、延时时间
硬件保护 添加防反接保护板
通道特点 恒流源与恒压源采用独立双闭环结构
通道控制模式 独立控制
电压电流检测采样 四线制连接
噪声 <85dB
数据库 采用MySQL数据库集中管理测试数据
上位机通讯方式 基于TCP/IP协议
数据输出方式 EXCEL、TXT、图表
通信接口 网口
每单元通道数 8
设备工作环境要求
指标项目 指标参数
工作温度范围 0℃~40℃
存储温度范围 -10℃~50℃
工作环境相对湿度范围 ≤70% RH（没有水汽凝结）
存储环境相对湿度范围 ≤80% RH（没有水汽凝结）
夹具规格与尺寸
指标项目 指标参数
夹具类型 上下夹具
夹具图片
上下夹具 鳄鱼夹具 聚合物夹具 线鼻子夹具
图片仅供参考，以实物为准
每单元机箱尺寸（W*D*H）(mm) 6U，480*500*260
