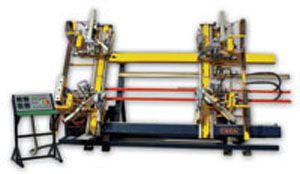

本机主要由四个机头、固定立柱、活动立柱、机架、运动副、电控柜、
控制柜等几部分组成。
机头主要由定位加热机构、水平
进给压紧机构、垂直压紧机构等几部分组成。左上、左下机头沿固定立柱开合；右上、右下机头沿活动立柱开合。定位加热机构实现对型材的定位几加热，上下压钳实现对型材压紧，通过进给机构完成型材的焊接。
本机主要用于
塑料门窗的焊接加工。四个机头可同时工作，能够一次完成一个矩形窗框或窗扇的焊接工作，采用PC机控制，具有加大范围大、操作几调整简便、可靠性高特点。该机工作效率高，适用于批
量规模化生产。操作简便，矩形框一次焊接成型，工作效率高。
技术参数：
输入
电源：380V 50Hz
总功率：7.0Kw
工作气压：0.5～0.8Mpa
耗气量：200L／min
焊接型材高度：20～120mm
焊接范围：300×300～1800×3000mm
焊接型材宽度：0～120mm
外形尺寸：5000×1728×2870mm
重量：3000Kg
型号 SHP4-120×1800×3000
