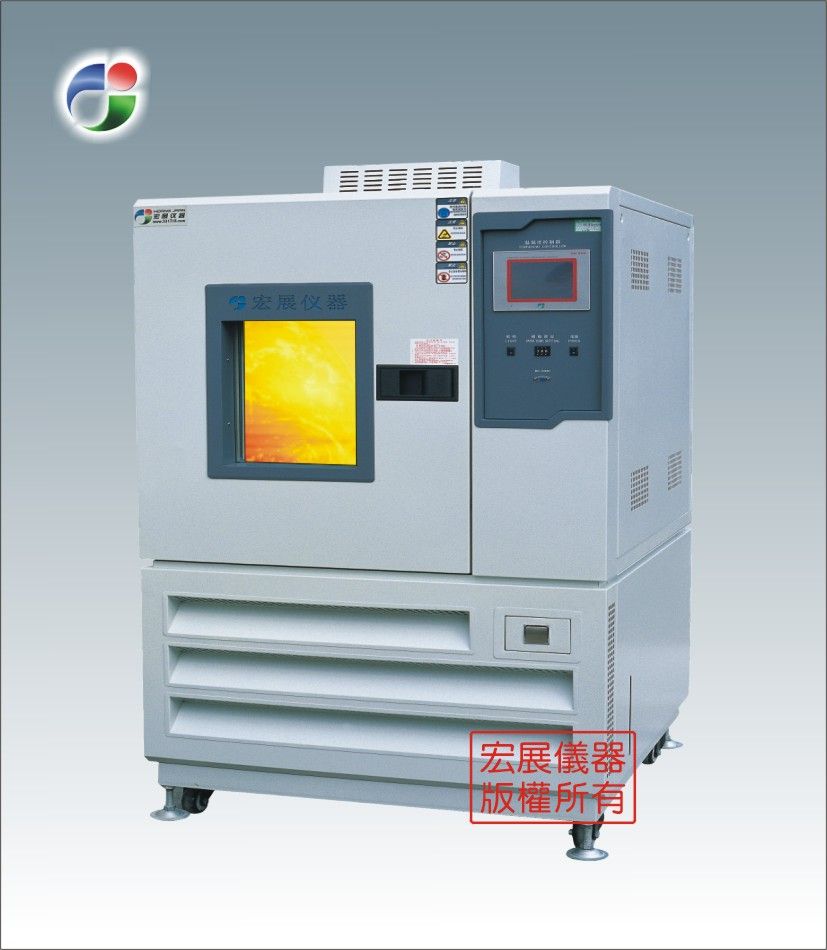

PDR系列低湿度高低温（交变湿热）
试验箱-20～+100℃/5～98％R.H. 型号
HPDR-3K
HPDR-4K
电源 200V AC 3Φ 3W 50/60Hz，220V AC 3Φ 3W 60Hz，380V AC 3Φ 4W 50Hz(电源电压波动：额定值±10％)
*大电流(A) AC200V 23.0
34.0 (在低湿度区域运转时) 34.0
44.5(在低湿度区域运转时)
AC220V 21.0
33.0(在低湿度区域运转时) 31.0
42.5(在低湿度区域运转时)
AC380V 10.5
17.5(在低湿度区域运转时) 20.0
27.0(在低湿度区域运转时)
调温调湿方式
平衡调温调湿方式(BTHC方式)
可运转环境温度范围 0～+40℃(在标准温湿度区域运转时)
+5℃～+32℃ 绝对湿度23g/kg以下(在低湿度区域运转时)
性
能
※1
温湿度范围 -20～+100℃/5～98％R.H.
温湿度波动范围 ±0.3℃/ ±2.5％R.H.(在低湿度区域运转时±0.5℃/ ±5.0％R.H.)
温湿度均匀性
±0.5℃(在低湿度区域运转时±1.0℃)
±3.0％R.H.(在低湿度区域运转时±5.0％R.H.)
±1.0℃(在低湿度区域运转时±1.0℃)
±5.0％R.H.(在低湿度区域运转时±5.0％R.H.)
升温时间 35分钟之内可以从-20℃上升到+100℃
降温时间 25分钟之内可以从+20℃下降到-10℃
恒
温
恒
湿
箱
外壳材料
不锈钢钢板(SUS430CP种，发线加工)
内体材料
不锈钢钢板(SUS304CP种，2B抛光处理)
绝缘材料 硬制
聚氨酯泡沫塑料(箱体用);
玻璃棉(箱门用)
制冷方式 机械式单级压缩制冷方式(空冷
冷凝器)
制冷机 全密闭型旋转压缩机(对应于HFC系
制冷剂)
制冷机容量 0.65kW
1.2kW
膨胀机构 电子式自动膨胀阀方式
冷却器 散热片式冷却器(兼作
除湿器)
加热器 镍铬合金电热丝式加热器
加湿器 加湿器:SUS316制护套式加热器(表面蒸发式) 小型加湿器:SUS304制护套式加热器(表面蒸发式)
箱内搅拌用鼓
风机 多叶片风扇
除
湿
器
※2 除湿方式 旋转式再生(吸收型)除湿方式
外壳材料 不锈钢钢板(SUS430CP种，发线加工)
冷却器 散热片式冷却器
制冷方式 机械式单级压缩制冷方式(空冷冷凝器)
制冷机 全密闭型旋转压缩机(对应于HFC系制冷剂)
膨胀机构 温度式自动膨胀阀方式
装备品 观测窗(发热体内嵌式玻璃)，电缆孔(内径50mm，1个)，箱内灯(
荧光灯)，
运转时间累加计，时间信号(2点)，可伸缩
滑轮，
电源线 附件
电缆孔橡胶拴(Φ50mm),搁板(搁板架2套，搁板2块)，
玻璃管保险丝(3支)，湿球纱布(1箱)，十字球芯，使用说明书
供
水 供水方式
泵式供水系统
供
水箱(装在机械室正面) 15L(手提式)，5L(固定用)
15L(手提式)×2， 5L(固定用)×2
水质 导电率 0.1～10μS/cm
内容量(L) 408 800
内部尺寸(mm)※3 W600× H850× D800 W1000× H1000× D800
外部尺寸(mm)※3 W1885× H1690(1820)× D1173 W2285× H1840(1970)× D1173
重量(kg)※4 507 652
※1 环境温度为+23℃，且无试样，制冷能力的设定为自动控制的场合。温湿度范围、波动范围以及均匀性都根据JTM K01-1998(日本
试验机工业会所制定的恒温恒湿箱的性能标准)。
※2 仅限于低湿度区域运转时。
※3 不包括突出部分。( )内的尺寸为突出部分。
※4 恒温恒湿箱和除湿器的总重量。
