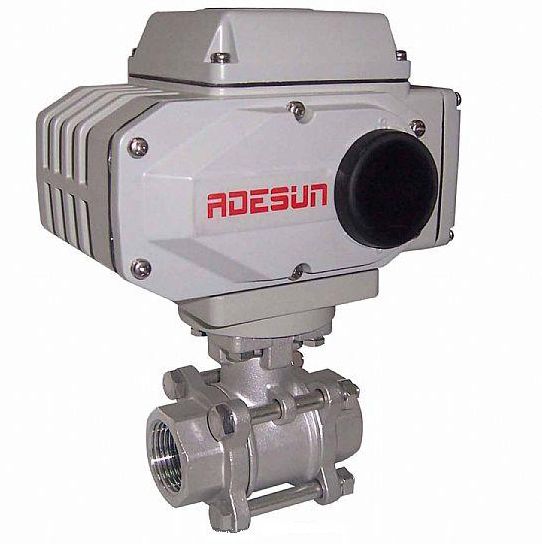

不锈钢三片式电动
球阀 分为整体式(一片式)、两段式及三段式。阀体采用精密铸造先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。带国际标准ISO支架平台和锁定装置。
不锈钢三片式
电动球阀 特点
■防火、防静电设计
■阀杆防爆出装置
■阀球上设计有压力平衡孔
■双层阀杆
填料与对压碟型弹片装置
不锈钢三片式电动球阀 参数
电动阀门接线图及控制原理点这里
电动
执行器 普通开关型、无源触点开关型
电位计型带电阻输出
电位计型带4-20mA
调节型输入输出4-20mA
防爆
电动执行器 EX dⅡBT4 EX d11 CT6
调节型、开关型
电压 AC220V AC110V AC380
DC12V DC24V DC110V
公称通径 DN15-100mm
公称压力 1.6-6.3MPa
适用温度 PTFE:-30~+180℃
PPL:-30~+250℃
连接方式 螺纹式
阀体结构 三块式、二片式、一片式
阀体材质 304、316、316L
阀板材质 304、316、316L
阀座衬里 PTFE、PPL
适用介质 蒸汽、水液，气体等
不锈钢三片式电动球阀 零部件材质
序号NO. 零件名称 材质
不锈钢 碳钢
1 阀体 不锈钢CF8M 碳钢WCB
2
密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
3 阀盖 不锈钢CF8M 碳钢WCB
4 球体 不锈钢SS316 不锈钢SS304
5 阀杆 不锈钢SS316 不锈钢SS316
6
螺母 不锈钢SS304 FCD45
7
垫圈 不锈钢SS304 FCD45
8 手柄套 塑料 塑料
9 手柄 不锈钢SS304 不锈钢SS304
10 阀杆螺母 不锈钢SS304 B7
11 垫圈 不锈钢SS304 不锈钢SS304
12 填料压盖螺母 不锈钢SS304 FCD45
13 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
14 止推垫圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
15 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
16
螺栓 不锈钢SS304
不锈钢三片式电动球阀 尺寸图
不锈钢三片式电动球阀 尺寸数据
通径(mm) 英寸 尺寸（mm）
L D1 D2 H L1 D3 D4 H1 DN
8 1/4 75 10.6 14.2 42 70 18 10.6 42 螺纹标准
NPT
BSP
PT
DIN
10 3/8 75 12.7 17.8 42 70 18 12.7 42
15 1/2 75 15 21.8 42 75 22 15.8 42
20 3/4 80 20 27.3 49 90 28 20.9 49
25 1 90 25 34 58.5 100 34 26.7 58.5
32 1 1/4 110 32 42.8 63 110 43 35.1 63
40 1 1/2 120 38 48.9 71 125 50 40.9 71
50 2 140 50 61.4 78 150 61 52.5 78
65 2 1/2 185 63.5 74 100 190 76 62.7 100
80 3 205 76 90 109 220 92 78 109
100 4 240 100 115.4 140 270 115 102.4 140
