抗裂防渗性能原理
1、能防止收缩龟裂
UEA膨胀剂加入到水泥混凝土中，拌水后生成大量膨胀性结晶水化物产生的压应力可大致抵消混凝土干缩时产生的拉应力，从而防止或减少混凝土收缩开裂，并使混凝土致密化。
2、能产生化学预应力
加入UEA膨胀剂的
钢筋混凝土，由于UEA膨胀剂的膨胀力引起的钢筋张拉，其反力使混凝土受到压缩应力，因此，发挥了和预应力法同样的机械张拉钢筋的效果。
3、能产生化学压力
加入膨胀剂的混凝土和
砂浆受到外部完全约束时，UEA的膨胀力在内部作用，钙矾石结晶不断填充孔隙，可以得到非常致密的无收缩高强混凝土和砂浆，发挥与机械压力同样的效果。
主要技术指标

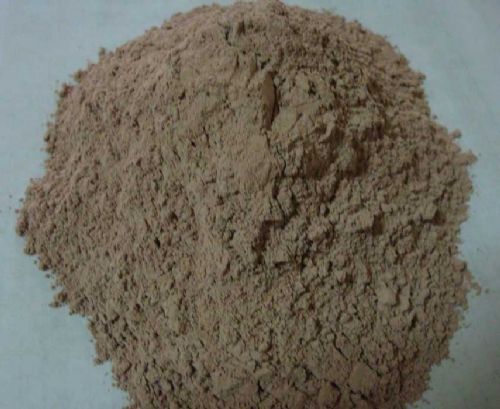

1、外观：灰白色粉末，自然堆积容重1g/ml。
2、限制膨胀率2－4/万，自应力值0.2－0.8MPa。
3、掺入UEA低碱膨胀剂的混凝土与普通混凝土相比，有早强作用。
4、抗渗标号：比普通混凝土提高1－2倍。
主要用途
1、地下建筑：如：地下停车场、地下仓库、隧道、矿井、人防工程、地下人行道、机坑道。
2、建造水池、游泳池、
水塔、贮罐、大型容器、粮仓、油罐、山洞内贮存库等。
3、结构自防水刚性屋面、砂浆防渗层、砂浆防潮层。
4、
预制构件、框架结构
接头的锚接、
管道接头、后张预制构件的灌浆材料，构筑物后浇缝回填，岩基灌浆材料。
5、要求抗裂性好，外观美观的重要建筑物，如体育场看台、城市
雕塑像、纪念碑、博物馆、宾馆等。
*佳加入量
原则上，UEA膨胀剂可加入五大水泥，但是，为了确保混凝土质量，宜用32.5R以上标号普通
硅酸盐水泥和矿渣水泥；火山灰水泥和
粉煤灰水泥要经试验确定。
UEA膨胀剂加入量参考表
使 用 条 件 选用水泥标号 UEA加入量（％）
砂 浆 42.5R 9～10
32.5R 8～9
高配筋混凝土 42.5R 12～14
32.5R 11～13
低配筋混凝土 42.5R 12～13
32.5R 11～12
填充性混凝土 42.5R 13～15
32.5R 12～14
五、注意事项
1、UEA膨胀剂混凝土配比设计与普通混凝土相同，但*低水泥用量每立方混凝土应大于300kg。
2、UEA膨胀剂加入量(E)按内掺（替换水泥率）计算，即E/(C+E)。其中C－水泥，E－UEA膨胀剂。
3、搅拌时间，用强制式
搅拌机时比普通水泥混凝土延长30秒钟以上，用自落式搅拌时要延长1分钟以上。搅拌时间长短，以拌合均匀为准，达到均匀状态才能出料。
4、混凝土运输、震捣和普通水泥混凝土一样，但是，对于防水混凝土更要注意震捣密实，不能漏震。
5、浇注完的混凝土不能受阳光直射，应及时用草席等覆盖，混凝土硬化后要有专人负责养护，养护时间不少于14天，使混凝土经常保持在湿润状态。用水泥养护剂养护效果更好。
