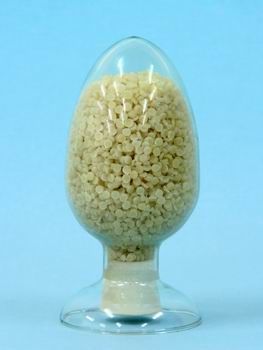

产品特点: 属添加型母料。需与石油化工树脂(PE,PP,PS,PVC等)混和后方可加工膜类成品、浅黄色颗粒、有淀粉香味、制品易被微生物分解、天然抗静电、着色性能好。根据添加PE的量不同降解时间不同。
产品检测:
● 100天内的降解率要视添加量而定。
● 与传统石化树脂(PE,PP,PS,PVC等)共混使用,达到可生物降解的效果。
技术参数:
HJD-C
测试项目 测试方法 单位 测试值
外观 Q/320113SSD001-2002   淡黄色
密度 GB1033 g/cm3 1.1~1.2
水份 Q/320113SSD001-2002 % 0.5~1.2
熔体流动速率 GB3682 g/10min 0.1~1.0
拉什强度 GB1040 MPa ≥15
断裂伸长率 GB1040 % ≥250
生物质含量 Q/320113SSD001-2002 % ≥70
正己烷提取物 GB/T5009.58 % ≤4.0
100天降解率 视添加量而确定降解率
备注:其拉伸强度、伸长率为添加后制品的性能
应用范围: 各类抗静电薄膜制品,如:电子产品
包装膜,汽车室内包装膜,家电产品包装膜,防尘包装膜,医用卫生薄膜,农用地膜,
购物袋,背心袋,文件袋,
过滤袋,保鲜袋,垃圾袋,连卷袋,一次性手套,
桌布,围裙,雨衣等一次性环保
塑料制品。
加工设备: 通用的吹膜机,流延机,制袋机,
印刷机和
封口机皆可制作。
加工工艺:
● 吹膜机尽量选择
螺杆长径比(长度与直径比例)大一点的L/D≥28︰1,模口与模筒直径的吹涨比>1:3,这样有利于塑化和提高产品质量与产量。
● 本产品吹膜可以和LDPE吹膜料共混吹膜,与hdpe共混吹膜需添加一定比例的LLDPE或LDPE.(MI在4左右).(添加量10~40%)
● 刚吹制成的膜由于失水严重,手感较脆,拉伸强度较低,放置24小时,拉伸强度增强,抗撕裂强度,伸长率显著提高,所以刚吹制成的膜应放一段时间后再加工制袋、印刷等后续工艺。可吹制0.01mm以上的膜制品。
注意事项:
● 因淀粉含量较大,易吸水,储存密封包装,注意防潮。
● 如本产品水分超标时,应干燥处理后使用,干燥时间2小时,温度80℃。
● 加工温度比PE要低5-10℃,加工薄膜时,如料口有浓浓的玉米香味为*佳温度。
● 有微生物生存的环境下,极易分解为土壤友好物质。
