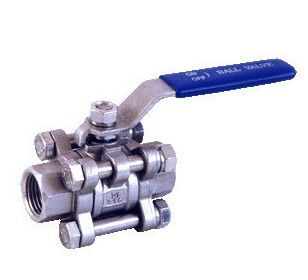

球阀主要用于截断或接通介质,也可用于流体的调节与控制。与其它阀类相比,球阀具有如下的一些优点: 1、流体阻力小,球阀是所有阀类中流体阻力*小的一种,即使是缩径球阀,其流体阻力也相当小。 2、开关迅速、方便,只要阀杆转动90°,球阀就完成了全开或全关动作,很容易实现快速启闭。 3、密封性能好。球阀阀座
密封圈一般采用
聚四氟乙烯等弹性材料制造,易于保证密封,而且球阀的密封力随着介质压力的增加而增大。 4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动,因此阀杆的
填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大。 5、球阀的启闭只做90°转动,故容易实现自动化控制和远距离控制,球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。 6、球阀通道平整光滑,不易沉积介质,可以进行管线通球。
主要性能规范 Capability Criterion
设计与制造
结构长度
法兰尺寸
压力-温度
试验-检验
GB122237 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092
压力试验 Pressure Test
公称压力NominalPressure 1.6 2.5 4.0
强度试验
Shell Test 2.4 3.8 6.0
水密封试验
Water Seal Test 1.8 2.8 4.4
气密封试验
Air Seal Test 0.4-0.7
