喷涂
聚氨酯硬泡
外墙外保温系统技术的优势
1、什么是聚氨酯硬泡？
聚氨酯硬质
泡沫塑料简称聚氨酯硬泡，即PU。是二种化工原料(A料、B料)的混合，经化学反应形成硬质泡沫体。A料-有机异氰酸酯，B料-多元醇(
聚醚多元醇)加
发泡剂、
催化剂、
阻燃剂等。A、B料经
发泡机加压、加温，经保温
管道送到

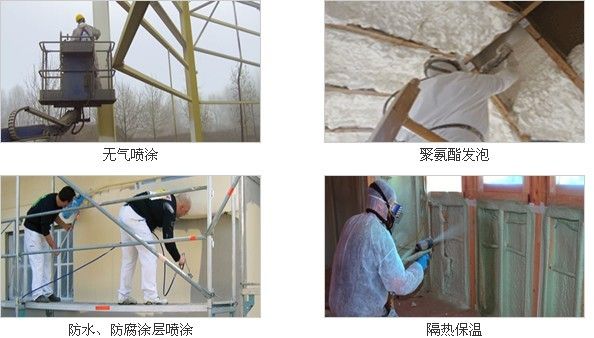

喷枪混合室内混合，用压缩空气喷涂于需保温的表面瞬间发泡形成硬泡体。
2、聚氨酯硬泡性能：
1)粘结力极强：能在混凝土、
木材、
钢材、沥青、橡胶等表面粘结牢固；
2)保温隔热性好：导热系数可达到0.017-0.022W/m.k，每公分厚度相当于40cm
红砖保温效果；
3)防水性能好：闭孔率大于90%以上，自结皮闭孔率100%；
4)整体密封、无空腔无缝粘结，适应各种形状基面；
5)尺寸稳定性小于1%，具有一定的韧性，延伸率大于5%，不会开裂；
6)密度≥35kg/m3，抗压强度>300Kpa，抗拉强度>400Kpa，有很强的抗风揭性，可承受外饰面30kg/m2的重量不会脱落；
7)阻燃性好：离火3S自熄碳化，不会熔化。
以上性能决定喷涂聚氨酯硬泡保温的不可比拟的优势。
三、同EPS、XPS外保温比较
1、保温性能：聚氨酯硬泡导热系数0.022W/m.k，EPS为0.041W/m.k，XPS为0.028W/m.k。
2、密封性：EPS、XPS为有缝有空腔粘结，外界空气很容易通过缝隙、空腔流通，影响保温性能。就大连地区而言，24cm轻体砌块墙体体形系数>0.3，达到节能65%，墙体的传热系数为0.57，若采用PU保温，保温层厚度30毫米，EPS80毫米，XPS60毫米厚(考虑到空腔有缝隙的因素)；在近日我们与大连市墙改办联合举行的*研讨会上，与会领导和*对喷涂聚氨酯硬泡外墙外保温系统及
屋面保温防水一体化系统给予了充分肯定，并认为在大连市推行建筑节能65%的政策下，此二项技术将得到全面的推广应用。
3、抗风揭性与对面砖层的承受能力：PU密度为35kg/m3，抗拉粘结强度0.3Mpa,完全可承受高层建筑外墙由于风的负压荷载的能力及
饰面砖30-35kg/m2的重量。而EPS抗拉强度在干燥状态下，仅为0.1Mpa，浸水后的粘结抗拉强度则更低，所以一般EPS不能用于高层建筑，在高层建筑外墙若贴面砖也需要挂
钢丝网，打塑钉。
4、抗裂性能：PU系统采用整体喷涂，PU本身保温稳定性±30℃情况，尺寸变化率<1%，加之采用薄抹灰弹性抗裂层，表面不会开裂。而EPS、XPS则要求40天降解后才能用于施工，而实际应用很难做到这一点，因而全国范围内的EPS保温工程很多出现裂缝，墙体透寒、返水现象。
5、防水性能：PU硬泡闭孔率90%，自结皮闭孔率100%，尤其是门窗榜整体发泡，堵塞所有空隙，而EPS、XPS为空腔粘贴，而水、结露水很容易透过裂缝及空腔渗入室内。
6、阻燃性能：PU硬泡离火自熄碳化。XPS、EPS遇火及高温而熔滴，造成墙体脱落。
7、环保性能：PU的发泡剂可用无氟或半氟发泡，而XPS、EPS很难做到，大都采用氟里昂发泡，气体挥发破坏臭氧层，造成污染大气层。
8、PU系统用于屋面可作到保温防水一体化，由原来七层做法转变为三层做法，简化工序，减少工期2倍，工程造价每平方米降低20-30元。
对比可见，现场喷涂聚氨酯硬泡外墙外保温系统比以往的EPS、XPS外墙保温系统具有明显优势。随着国家对建筑节能决策的力度不断加大，特别是全面实行节能65%，喷涂聚氨酯硬泡外保温系统的推广应用前景广阔。
喷涂聚氨酯硬泡是目前*好的
保温材料，已经得到普遍的认可。具体的施工工艺已经成熟，且在逐步提高。尤其是在大连和平现代城3栋高层外墙保温的应用实践已得到了证实。
