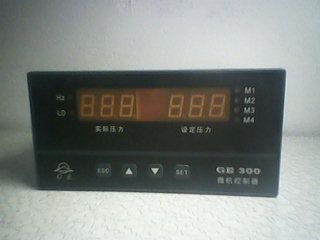

1.1 控制器特点
本产品是应广大用户的要求*新推出的高性能微机给水控制器。采用高品质元件、材料及融合*新的控制技术而成；和变频器组合在一起，即可构成民用、工业、消防等行业适用的微机变频调速恒压供水系统。
l 采用模糊控制原理，自动优化时无需调整控制器参数，响应快、精度高、泵切
换时管网冲击小。
l 具备自动定时换泵，定时开关机设置，提高
水泵平均使用寿命。
l 系统提供休眠功能节能工作方式。
l 在压力不足需要加泵时，变频泵将自动降速，减少切换冲击。
l 增加
锅炉补水，
泄压阀压力区间控制选择。
l 变频器故障时，可选择自动转入工频运行。
l 一用一备、一用一补、两泵、三泵、四泵循环软起等功能，能满足不同用户的
需求。
l 简化键盘菜单式设定和调整工作状态。
l 参数在线编程，大大方便使用。
l 采用开关
电源供电设计，具有宽电压适用范围，抗干扰能力强。
l 器件采用先进的SMT（表面贴装）工艺，可靠性高。

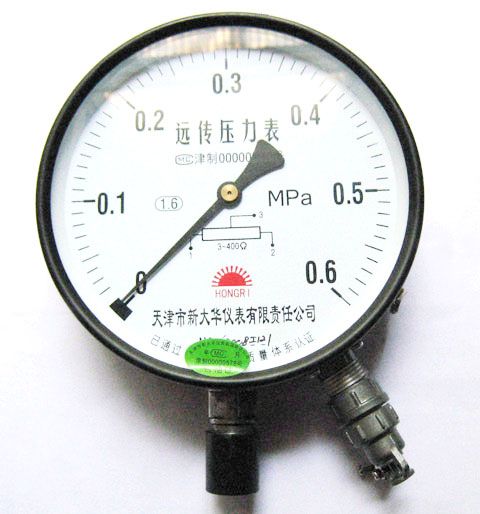

l 保护及报警功能齐全，具有变频器故障，远传
压力表断线、短路
故障、欠压超时、低水位报警指示。
l 完善的密码功能。
1.2 技术指标
项目
内容
电源
（L N）
输入电压范围(AC)
85V～265V
额定频率
50/60Hz
额定功耗
5W
数字端子
CT1-CT4与CM2
光耦高阻输入，严禁接入电源信号
FWD BX与CM1
光耦输出，有正负极
R1-R8
继电器输出
3A/250V（AC）或5A/30V（DC）
模拟端子
D/A与CM2
输出0-5V 0-10V
IN与GND
输入0-2.5V 4-20mA
+2.5V
30mA
环境条件
环境温度
-10℃～40℃
环境湿度
90%以下（无水珠凝结）
2.2 标准接线图
型号、安装和接线
2.1型号
l 两台泵循环软起型： GE300B
l 三台泵循环软起型： GE300C
l 四台泵循环软起型： GE300D
l 两台泵循环软起型（带泄压功能）：GE300BX
备注：型号中含T，表示带时控功能。
2.2 安装尺寸及说明
l 外形尺寸： 长×宽×深=152×75×85
l *大开孔尺寸：长×宽=152×75
本控制器采用直插式安装方法，控制器带有回钩，可直接卡在箱体开孔处。
