显示部分：超大屏幕高清分辨率进口
液晶屏幕显示
1、5.7超大液晶屏幕
2、320*240点阵高分辨率图形液晶显示
3、LED背光、功耗更低、寿命更长

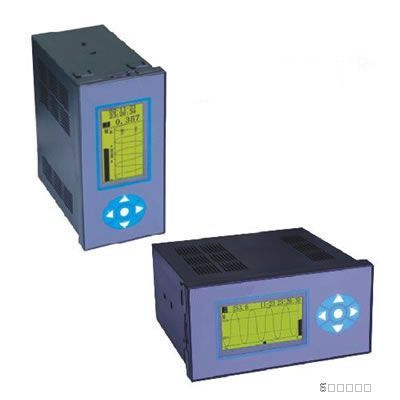

BY300B蓝屏无纸
记录仪能输入十六个通道。仪表具有全隔离万能输入功能，集
热电偶信号、
热电阻信号、标准电压、标准电流、脉冲频率信号于一体。输出采用模块化结构，可提供报警、馈电、变送、打印、通讯等功能。仪表具有强大的显示功能，高精度棒图显示、实时曲线显示、历史曲线追忆、报警状态显示，同时可直接查询某年、月、日、时、分、秒的数据，快捷方便。可外接U盘转存功能，大大提高了数据转移的方便性。直接连接微型
打印机，可打印*时间的实时数据、历史数据和曲线数据；使用RS485通讯，可与组态王、MCGS等专业软件进行组态
一、主要技术指标
n 基本误差
±0.2%F.S,全隔离单模块1-16路万能输入，隔离阻抗：20MΩ @ 500V
n 输入部分
输入规格：
输入
类型
量程范围
电流
0～10mA、4～20mA
-999～9999℃
电压
0～20mV、0～100mV、0～5V、 1～5V
-999～9999℃
热电阻
Pt100
-99.9～850℃
Cu50
-50.0～150℃
电阻
0～400Ω
-999～9999℃
频率
0～30kHz，
（高电平：8.5～30V，低电平：0～4.5V）
0～30kHz，
热电偶
B
250～1820℃
E
-148～1000℃
J
-148～1200℃
K
-148～1370℃
S
-50～1760℃
T
-40～400℃
辐射高温计
F2
700～2000℃
n 输出规格：
电流：4～20mA，负载能力750Ω（*大）
通讯：RS232/485通讯接口
波特率：1200、9600、19200、38400、57600可选
打印：RS-232C直接连接串行微型打印机
报警：*多12个
继电器接点，触点负载3A@230VAC/1A@30VDC
n 精度
实时显示：±0.2% F.S.；曲线显示：±0.5% F.S.；
追忆精度：±0.2% F.S.；共模抑制比：>120dB；
串模抑制比：>50dB 注：热电偶应去掉冷端误差。
n 记录间隔
1秒至240秒，共分11档：1/2/4/8/12/24/36/60/120/180/240秒。
n 记录容量
64/128/192/248MB（FLASH容量可选择）。
n 数据转存和备份
256M～2G优盘可选。
n 记录时间
通道记录时间的长短与FLASH存储器容量、输入点数及该通道的记录间隔有关，计算公式如下：
例：现有一台增强型仪表，只配置了1个通道，该通道设置记录间隔为60秒，仪表的Flash容量为128MB,根据这些条件和上面的公式可计算出通道的记录时间：
n 供电
新型开关
电源，85～265VAC，45～65HZ，功耗≤35W
n 尺寸
外型尺寸：144×144×220mm
开孔尺寸：138×138mm±1mm
n 保存条件
温度：-20～60℃，避免日光直晒
湿度：<85%RH（无凝结）
n 工作条件
温度：0～45℃
湿度：10%～85%RH（无凝结）
n 配件另售
产品
规格
U盘
1G、2G、4G（可选）。
通讯线
RS232通讯连接线、RS485通讯连接线。
通讯转换模块
无源转换器（RS232转RS485）。
软件
上位机管理软件（订购通讯及USB功能时免费提供）。
