安全阀AF-5S、AF-5、AF-5B-1】
全量式，杠杆式，开放式
* 小型，轻巧
* 采用防腐材料，具有超群的耐久性
* 全不锈
钢材质

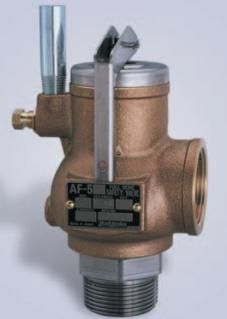

Image:AF-5S
特点 全量式 /
螺丝型 /
不锈钢 / 开放式
类别
泄压阀类型 全量式
仕様 适用流体 蒸汽、空气、其它非危险性流体
压力范围 0.1 - 1.0MPa
连接方式 一次压力:JIS R 螺丝型 , 二次压力:JIS Rc 螺丝型
*高温度 220°(C)
材料
弹簧盒 铸造不锈钢
阀门 不锈钢
阀座 不锈钢
Remarks
* 公称尺寸与连接尺寸不同。
Size L (mm) H1 (mm) Weight (kg)
20A(3/4) 40 62 1.65
25A(1) 47 70 2.35
32A(1 1/4) 52 79 2.9
40A(1 1/2) 65 98 5.3
50A(2) 77 121 9.2
