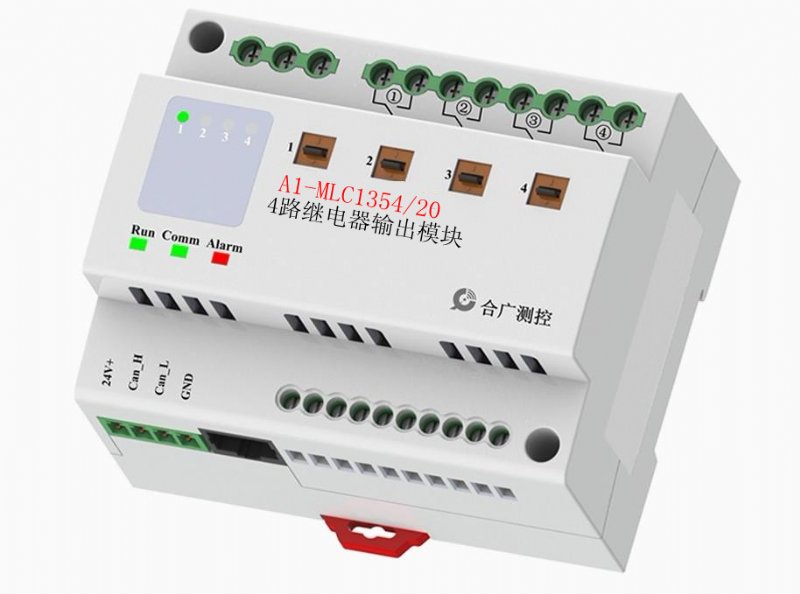

A1-MLC-1354/20 4路20A智能
继电器模块是智能照明控制系统组成的基础输出单元模块，智能照明控制系统所涉及的技术综合了自动控制、网络通信、现场总线、嵌入式软件、照明技术等多方面的知识，系统地考虑了整个智能照明控制系统的总体结构、主要性能和关键技术，并吸收国外同类系统的优点，结合了中国市场的实际情况。是一款技术水平高、性能稳定可靠、广泛应用于
智能家居、公共场所及酒店客房的智能照明控制系统。
智能照明系统优势：
智能照明控制系统与传统照明控制系统相比，在控制方式、照明方式、管理方式以及节能方面等均有不少好的方面。
首先在控制方式和照明方式上，传统照明控制采用手动开关，只有开和关，而且只能一路一路地开和关。而智能照明控制采用调光模块，通过灯光的调光在不同使用场合产生不同的灯光效果，营造出不同的舒适的视觉氛围。在控制上采用低压二次小信号控制，控制方式多，功能强，范围广，自动化程度高。
其次，智能照明控制系统由于使用了自动化照明控制，智能化的利用光照以及通过网络，只需一台计算机就可对整个大楼的照明实现合理的能源管理自动化，不仅减少了不必要的耗电开支，同时也降低了用户的运行维护费用，在节能方面可比传统照明控制节电20％以上。另外，在智能照明控制系统中，由于可通过系统人为地设置电压限制，可以避免或降低电网电压以及浪涌电压对
灯具的冲击，从而起到保护灯具，延长灯具使用寿命的作用。而更值得一提的是智能照明控制系统是一个开放式的系统，通过标准网络接口可方便地与BAS系统联接，实现智能大楼的计算机系统集成。
第三，照度的一致性，一般照明设计师对新建的建筑物进行照明设计时，均会考虑到随时间推移，灯具效率和房间墙面反射率的衰减，因此，其初始照度均设置得较高。这种设计不仅造成建筑物在同使用期(或两次装饰的间隔期)的照度不一致，而且还会由于开始时照度偏高而造成不必要的能源浪费。采用智能照明控制后，虽然照度还是偏高设计，但由于可以智能调光，系统将会按照预先设置的标准亮度使照明区域保持恒定的照度，而不受灯具效率降低和墙面反射率衰减的影响。
第四，运行中节能，智能照明控制系统能对大多数灯具(包括白炽灯、
日光灯、配以特殊镇流器的
钠灯、水银灯、
霓虹灯等)进行智能调光或者分组控制，给需要的地方、在需要的时间以充分的照明。及时关掉不需要的灯具，充分利用自然光，其运行节能效果充分。实现智能照明控制一般可以节约30—60％的电能，不但降低了用户电费支出，也减轻了供电压力。
第五，延长光源寿命，众所周知，光源损坏的主要原因是电网过压，只要适当降低工作电压就可以延长光源的寿命。智能照明控制系统采用软启动的方式，能控制电网冲击电压和浪涌电压，使灯丝免受热冲击，从而使光源寿命延长2—4倍，对于大量使用光源和安装困难的区域更具有特殊的意义。
第六、提高管理水平，减少维护费用。智能照明控制系统将普通照明人为的开与关转换成了智能化管理，不仅使大楼的管理者能将其高素质的管理意识运用于照明控制系统中去，而且将大大减少大楼的运行维护费用，并带来较大的投资回报。
总之，智能化与照明技术的结合，构筑了充分的技术平台，将节能、低耗、长寿命、运行节约、以人为本等绿色和可持续照明的理念充分演绎。
A1-MLC-1354/20 (带电流检测、手动开关）4路20A
智能继电器模块，具有4路智能继电器输出。包括：A1-MLC-1354/20 型4路10A智能继电器模块、MLC-1354/16型4路16A智能继电器模块二种型号的产品。
智能照明控制系统总线技术描述：
AISAC-1000智能控制系统采用CAN总线技术，结合网络技术与电力监测技术，进行强、弱电完全分离，具备形象化的友好操作界面，具备“在线监视、智能报警、多方联动、远程遥控”功能，能及时获知故障电路准确位置和故障原因，解决了传统照明电路和控制方式的安全隐患。控制上，AISAC-1000系统具有本控制面板控制、控制屏控制、平板电脑控制、手机控制、电脑控制等多种方式，并包含本地控制跟远程控制两种方式。
A1-MLC-1354/20 4路20A智能继电器模块产品特性：
产品名称：4路6A智能继电器模块
产品型号：A1-MLC-1334/20
额定负载： 20A
功能说明：4路智能继电器输出模块、带磁保持输出、带电流检测功能
工作电压：工作电压：24VDC，20MA
通信方式：CAN总线
控制回路：4路， 4路继电器输出模块，*大瞬间电流可达200A
诊断LED：通信状态指示；开关状态指示；故障指示
保护功能：具备过压、低压、浪涌保护；过零点检测
电气寿命：>10万次 机械寿命：>100万次
环境条件：工作温度0℃－45℃，
工作相对湿度20％－90％
安装使用：标准35mm导轨安装
外型尺寸（长×宽×高）108×88×66(mm)
端子定义：24V+
电源输入正 GND电源输入负
CAN-H总线高输入 CAN-L总线低输入
DOn+、DOn-继电器n输出端 (n=1、2、3、4)
用户控制：数据检测开关、总线定义开关
额定负载：20A/路
瞬间峰值：200A/路
诊断LED：通信状态指示；开关状态指示；故障指示
A1-MLC-1354/20 4路20 A智能继电器模块功能特点：
磁保持功能
带电流检测功能
采用CAN总线通信
自带手动按钮，方便调试
继电器抗浪涌能力达到120A以上
其它需要继电器输出的场合
自带回路状态指示灯，开关状态一目了然
通过继电器可以控制灯具、电器等各种用电器
具有灯具保护延迟功能，避免同时启动造成对电网的冲击
