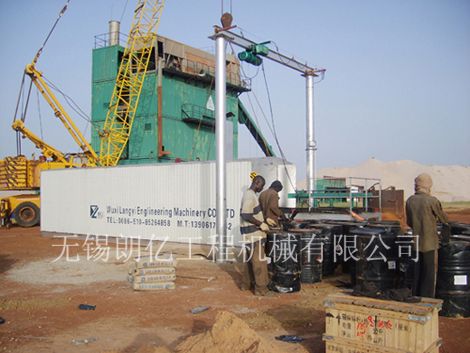

主要由脱桶箱体、起
吊机构、液压推进器及电器控制系统等部分组成。箱体分上下两室，上室为桶装沥青熔化室，四周均布有加热盘管，

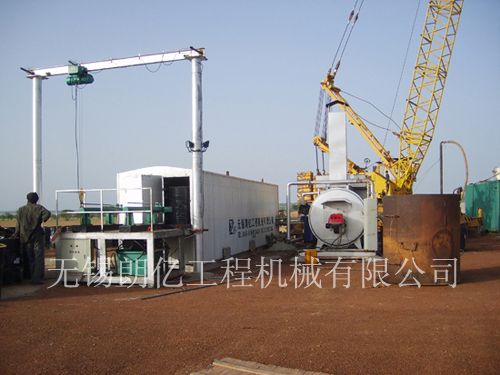

加热管与沥青桶主要以辐射方式换热，达到沥青脱桶的目的，数条导轨，为沥青桶进入的轨道。下室主要是将桶中脱出的沥青继续加热，使温度达到吸泵温度（ 130 ℃），然后由沥青泵泵入高温罐，如果延长加热时间可获得更高的温度。起吊机构采用悬臂结构，通过
电动葫芦将沥青桶提起，再横向移动将沥青桶放在导轨上，然后由液压推进器将桶推入上室，与此同时，后端出口处顶出一只空桶。沥青桶入口处平台上还设有油槽，防止滴落的沥青外流。
该装置进出口门采用
弹簧自动关闭机构，沥青桶推入或推出后门可自动关闭，减少热量损失。沥青出口处设有
温度表，可观察沥青出口温度。电器控制系统可控制
液压泵的启闭和电磁
换向阀换向，实现
液压缸进退。
主要技术参数
型 号 DLT-5000 DLT-8000
生产能力 5-6t/h 7-10t/h
沥青箱容量 16m3 24m3
液压缸行程 1300mm 1300mm
液压推进器 7500kg 7500kg
出油温度 130-160℃ 130-160℃
装机容量 42KW 48KW
桶数 30 45
外形尺寸 11.5×2.3×2.6 12×3.2×2.8
