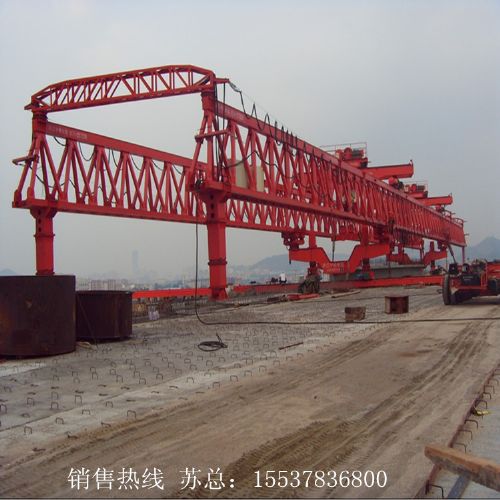

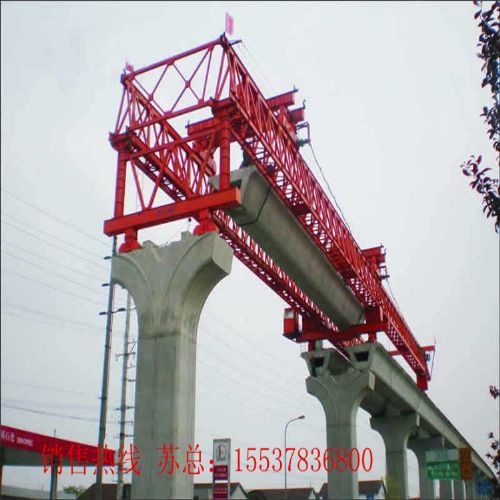

GYJQ100t-30m架桥机
外型尺寸：52m×9m×8m
*大起重量：100t
桥梁跨径：≤30m
适用*大纵坡:±4％
大车额定纵向运行速度:2.3M/min
大车额定横向运行速度:2.3M/min
小车额定纵向运行速度:3.1m/min
小车额定升降速度：4m/min
总
电容量:54Kw
架桥机安装：
1、安放中横移轨道
1）
枕木摆放：于靠近桥台处摆放枕木，枕木间距0.5M，摆放时要尽可能摆放成水平，枕木与枕木之间平行布置，且都与前桥墩平行。
2)横移轨道摆设：用
汽车吊把横移轨道各节摆放于枕木上，横移轨道与砧木间结合要尽可能严实。
3）连接：用M24*80
螺栓把各节横移轨道连成一体，要尽可能与前桥墩平行。
4）超平：用水准仪超平横移轨道。
5）支垫：横移轨道与枕木间有奸细或不太实在的地方，用
钢板支垫密实，特别注意横移轨道的悬臂要尽可能与枕木密实，防止悬臂端因与枕木不密实而导致悬臂端下沉。
2、安放中托轮组
1）中托下轮组摆放：让
电机安装位置朝向后方，把中托轮下轮组摆放在中横移轨道上，尽可能与运粱车平车轨道相对。
2）电机
减速机总成的安装;中托下轮组有
齿轮边脱离轨道，轮齿上涂抹适量的
润滑油脂，用M12*60螺栓把电机减速机总成安装在中托下轮组上，并添加
齿轮油。
3）旋转座安装：摆放旋转座于中托下轮组上，安装旋转销轴及M40
螺母、
垫片。
4）翻转轮组安装：摆放反托轮组于旋转座上，安装鞍座销轴并插上∮8开口销。
5）电机减速机总成的安装;轮齿上涂抹适量
润滑脂，用M12*60螺栓把电机减速机总成安装在反托轮组上。
6）中托轮连杆：用∮45销轴把中托轮组与中托连杆连接，安装∮8开口销。
3、拼装主梁
1）前端梁节：搭起和中托一样高的枕木梁，用汽车吊把前端梁节摆放在中托和枕木梁上班。
2）依次组装梁节：另搭起一组枕木梁，用∮50销轴把梁节与前节梁连接，安装∮8开口销，然后拆除前一组枕木垛用来搭下一组枕木垛，重复上述步骤按编号依次组拼各梁节（如果有起重量足够大的起重设备，可按编号依次组拼各梁节，再整体吊装安放于中托梁上）。
4、拼装前框架
1）摆放：用汽车吊吊起前框架，对正主梁前端的鞍座。
2）连接：插上∮45销轴，插上∮8开口销。
5、拼装后上横梁
1）摆放：用汽车吊吊起后上横梁，摆放在末端梁节的横梁固定座上。
2）连接：用M24*80螺栓进行连接并紧固。
6、拼装前支腿
1）泵站安装：把花纹板铺设在前支位置旁边的主梁桁架内作为工作平台，把
油泵安放在工作平台上，用铁丝固定在工作平台上，在油泵里添加46#液压油。
2）
千斤顶安装：把千斤顶缸体固定端用销轴固定在主梁上的吊耳上，插上开口销，连接
高压油管。
3）电机减速机总成安装：前支轮组有齿轮边向上，轮齿上涂抹适量的润滑油，用M12*60螺栓把电机减速机总成安装在前支轮组上，并添加齿轮油。
4）支腿安装：用M24*90螺栓把前支腿组、标准节、前支伸缩管连接成一体。
5）托架安装：把托架套在伸缩管上，插上销轴，然后用M12*60螺栓组把托架、支腿一起安装在主梁上，伸缩管用销轴与千斤顶部活塞端连接，插上开口销。
6）前支连杆;用∮50销轴把前支轮组与前支连杆连接，插上∮8开口销。
7、拼装后支腿
1）泵站安装：把花纹板铺设在后支位置旁边的主梁桁架内作为工作平台，把油泵安放在工作平台上，用铁丝固定在工作平台上，在油泵里添加46#液压油。
2）千斤顶安装：把千斤顶缸体固定端用销轴固定在主梁上的吊耳上，插上开口销，连接高压油管。
3）电机减速机总成安装：后支轮组有齿轮边向上，轮齿上涂抹适量的润滑油，用M12*60螺栓把电机减速机总成安装在后支轮组上，并添加齿轮油。
4）托架安装：把托架套在伸缩管上，插上∮100销轴，然后用M30*90螺栓组把托架、支腿一起安装在主梁上，伸缩管用∮45销轴与千斤顶部活塞端连接，插上∮8开口销。
5)后支轮组的安装：把后支轮组按照工作状态安放在铺设好的运梁轨道上，且在后支轮整下方，然后把后支连接梁吊放在后支轮上，对正
法兰板，用M24*80螺栓把后支轮组与后支连接梁连成一体。
6）后支连接梁的安装：后支伸缩管下落，对正
法兰盘，用M24*80螺栓把后支腿伸缩管与后支连接梁连接起来。

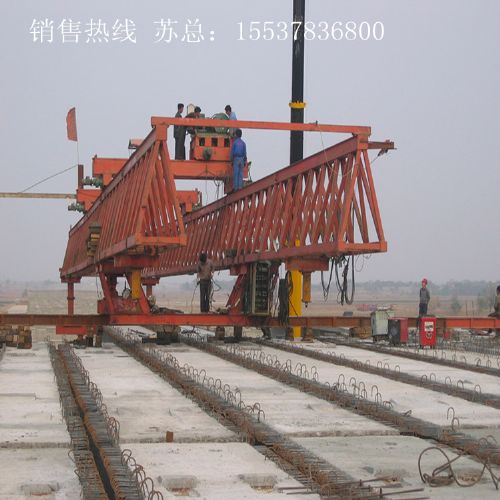

8、拼装天车
1）电机减速机总成的安装：天车轮组有齿轮边向上，轮齿上涂抹适量的润滑油，用M12*60螺栓把电机减速机总成安装在天车左右轮组上，添加润滑油。
2)天车轮组的安装：摆放好已安装电机减速机总成的天车左右轮组，吊起天车梁安放在天车左右轮组上，用∮45销轴和M12*60螺栓把停车辆和天车左右轮组连接起来。
3）定
滑轮组、起重小车的安装：把定滑轮组、起重小车安放在天车梁上，起重小车在定滑轮组的正上方，安装板簧，用螺栓连接定滑轮组和板簧，天劫螺栓，让定滑轮组脱离天车梁，且M12*60螺栓有一定的预紧力。
4）小
卷扬机的安装：把小卷扬机摆放在座板上，用M12*60螺栓连接，安装天车梁另一端的导向滑轮，缠绕
钢丝绳。
5）卷扬机的安装：把卷扬机摆放在起重小车上，用M20*60螺栓固定，添加齿轮油。
6）安放天车：把组装好的天车吊放在主梁轨道上，
7）动滑轮、
吊具的安装：卷扬机松绳，缠绕钢丝绳，用绳固定钢丝绳，把吊具与动滑轮连接。
