JX20XL系列电涡流位移
传感器是JX20系列的全新升级版,不仅与JX20系列完全兼容,其性能指标相当或接近美国本特利(BN)公司3300、3300XL系列产品水平，可直接替换BN公司3300、3300XL、7200系列产品。
系统组成

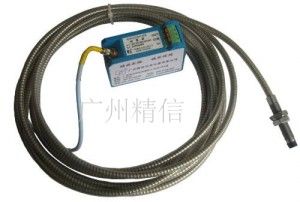

系统主要包括探头、前置器、延伸电缆(用户可以根据需要选择)和附件。
升级亮点
1.电缆采用蓝色氟塑料绝缘的射频
同轴电缆，可选用
不锈钢软管铠装，以保护电缆不易被损坏。
2.探头、延伸电缆和前置器都带有防腐蚀的符合美国军用规范MIL-C-39012的镀金铜
接头。这些接头只需用手指紧固（接头会自动“锁住”），特殊的机械锁紧装置能防止连接松动。接头在安装或拆卸时不需要特殊的工具。
3.探头整体各部件通过机械变形联接，在恶劣环境中可以保证探头的稳定性和可靠性。
4.前置器提供两种安装方式：底板安装和导轨安装。
5.前置器采用三端SpringLoc 端子镶嵌固定，直接与内部电路连接，确保连接可靠性。
6.前置器的结构保证了高频插座内凹，不易损坏高频插座。
7.前置器的容错性：
电源端、公共端(信号地)、输出端任意接线错误不会损坏前置器，电源极性错误保护，输出短路保护。
技术指标
1.线性量程、线性范围、线性中点、非线性误差、*小被测面
探头直径 线性量程
(mm) 线性范围
(mm) 线性中点
(mm) 非线性误差 *小被测面(mm)
φ5 1 0.25～1.25 0.75 ±1% φ15
φ8 2 0.50～2.50 1.5 ±1% φ20
φ11 4 1.0～5.0 3.0 ±1% φ30
φ25 12 1.5～13.5 7.5 ±1.5% φ50
φ50 25 2.5～27.5 15 ±2% φ100
※ 非线性误差指实际输出值与理论值(按标准特性方程计算)*大误值。
2.平均灵敏度（线性范围内输出变化除线性范围）
探头
直径
输出 φ5 φ8 φ11 φ25 φ50
负电压 8V/mm 8V/mm 4V/mm 0.8V/mm 0.4V/mm
4～20mA 16mA/mm 8mA/mm 4mA/mm 1.33MA/mm 0.64mA/mm
平均灵敏度误差：≤±5％
3. 动态特性
频响：0～10kHz
幅频特性:0～1kHz衰减小于1%，10kHz衰减小于5%
相频特性:0～1kHz相位差小于－10°，10kHz相位差小于－100°
4.互换性误差≤5%
5. 工作温度
探头：工作温度-50～ +175°C 温漂≤0.05%/°C
前置器：工作温度-50～ +120°C 温漂≤0.05%/°C
6.工作介质：空气、油、水。
7.探头*大工作压力：12Mpa
